一、氣動蝶閥的分類和組成

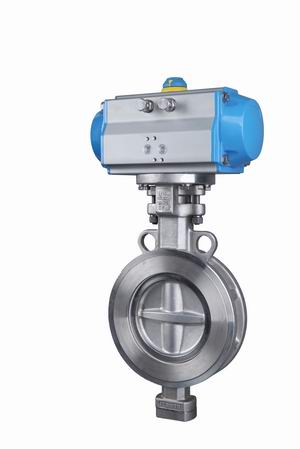

1.氣動蝶閥由氣動執行器和蝶閥組成。氣動蝶閥一般是一種利用隨閥桿旋轉的圓形蝶板啟閉的氣動閥門，主要用于截斷閥，也可設計成具有調節功能的調節閥或分段閥。目前，氣動蝶閥越來越多地應用于低壓、中直徑管道。
氣動蝶閥由氣動執行器和蝶閥組成，分為氣動法蘭蝶閥、氣動調節蝶閥、軟密封蝶閥等三種。主要用在化工、石油、電力、紡織等行業，氣動蝶閥內部氣缸拆卸分為三個步驟，首先拆下氣動蝶閥蓋子，然后沿順時針方向旋轉到汽缸軸，最后取出汽缸軸。下面就由小編來給大家詳細介紹一下氣動蝶閥的分類和組成以及內部氣缸拆卸的步驟。
2氣動蝶閥的分類：進口氣動法蘭蝶閥、氣動調節蝶閥、軟密封蝶閥等。新型的主要優點是結構簡單、體積小、重量輕、成本低，特別是安裝在高空隧道內，由二位五通電磁閥控制的氣動蝶閥，操作方便，可調節介質流量。氣動蝶閥的幾種分類；
氣動蝶閥可以細分為氣動法蘭蝶閥，由橡膠密封蝶閥、碳鋼或不銹鋼閥板和閥桿組成。用于食品、化工、石油、電力、紡織、造紙等行業溫度≤８０～１２０℃的給排水及燃氣管道。可以起到調節流量和攔截介質的作用。
氣動調節蝶閥是一種在垂直于通道的固定軸上旋轉的閥門（閥板）。它由活塞式雙作用或單作用（彈簧復位）氣動執行器和蝶閥組成。屬于旋轉式高性能調節或切斷閥。它配有電動、空氣閥或電磁閥、空氣過濾器減壓器和限位開關（閥位報警器），可實現過程管道中流體介質的比例調節和兩位切斷控制，從而實現流體介質的流量和壓力。
二、氣動蝶閥內部氣缸拆卸的三個步驟
氣動蝶閥的內部氣缸主要為閥門運行提供氣體動力，這一點很重要，所以無論是拆卸還是組裝都需要特別小心，按照說明對氣動蝶閥進行拆卸和安裝操作，首先要做的就是要把氣缸從閥體上拆開。
１、首先從氣缸兩個端口的蓋子上，拆下氣動蝶閥蓋子，進口蒸汽減壓閥 拆卸活塞時要特別注意齒輪條的方向；
２、然后，用勁沿順時針方向旋轉至汽缸軸，可使活塞快速向最外層移動。先關閉氣動蝶閥閥門的孔，然后利用較大的壓力將內部的活塞全部頂出，采用這種方法必須注意讓氣動蝶閥
慢慢逐漸通氣，否則活塞會突然噴出，這種情況很危險，有可能對操作者造成傷害；
３、最后，在氣缸轉軸上夾緊彈簧，使之完全松開，然后從閥門另一端取出氣缸轉軸。
做好以上準備工作后可以集中清理氣動蝶閥內的所有零件，需要給零件加潤滑油。加潤滑注水的主要部件有：汽缸內腔壁、活塞密封圈、齒輪條及后環形片。傳動軸和密封圈也需要加入一定量的潤滑油。
主關鍵詞：進口電磁閥.進口截止閥.進口蝶閥.進口止回閥.進口疏水閥.進口調節閥.進口減壓閥.進口閘閥 http://www.tshlalian.cn/
以上就是小編為大家介紹的氣動蝶閥的分類和組成以及內部氣缸拆卸的步驟。希望今天的總結能幫到大家。有問題可以在網站下方留言咨詢哦。
